ORB CAB M-116.01 C/APORTE

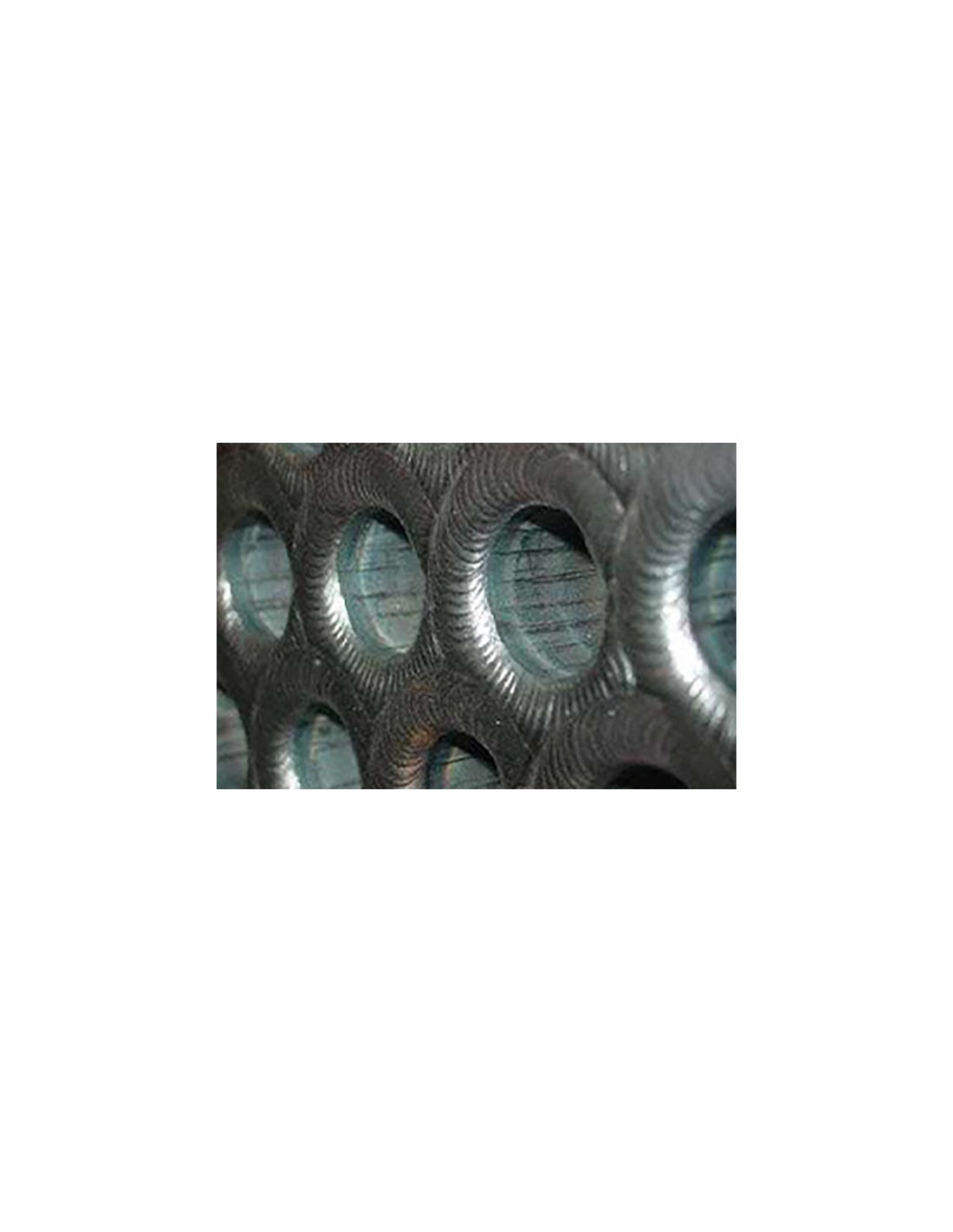

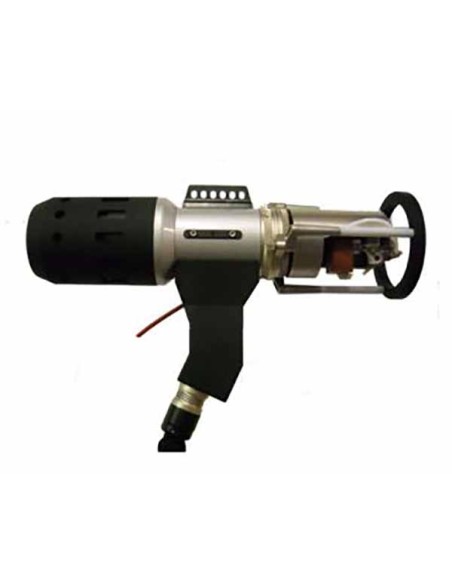

La cabeza de soldadura orbital Mod. 116.01-AVC de Stelin está diseñada para la unión precisa de tubos a placas tubulares mediante el proceso TIG, con o sin aporte de hilo. Equipada con control automático de distancia (AVC), permite soldaduras en posiciones horizontales, verticales e inclinadas. Admite electrodos de 1 a 3,2 mm y diámetros de soldadura de 10 a 100 mm. Su sistema de alimentación de hilo, montado directamente en el cuerpo de la máquina, ofrece velocidades de 10 a 200 cm/min. La unidad, refrigerada por agua, soporta corrientes de hasta 200 A DC y permite el prerrecalentamiento de la placa hasta 200 °C (opcionalmente hasta 400 °C). Con un peso de 8 kg y alimentación de 24 V DC, es ideal para aplicaciones industriales exigentes.
ESPECIFICACIONES TÉCNICAS
Procedimiento de soldadura:
TIG con o sin hilo de relleno.
Posición de soldadura:
Horizontal, vertical, inclinada.
Posicionamiento del cabezal de soldadura:
Suspendido por un equilibrador de resorte.
Inclinación de la antorcha
± 45°.
Diámetro del electrodo
1 ÷ 3,2 mm.
Diámetro de soldadura :
10 ÷ 100 mm (electrodo paralelo al eje del tubo).
Corriente de soldadura:
200 A CC máx. pulsada/lineal.
Velocidad de rotación:
0,10 ÷ 4,73 rpm (± 1%).
Centrado de la antorcha
Mediante mandriles y cartuchos de centrado.
Ajuste de la distancia del electrodo a la pieza:
Automático con control AVC. Carrera total: 20 mm.
Unidad de alimentación de hilo de relleno:
Ensamblada directamente en el cuerpo de la máquina. La unidad gira con la antorcha.
Velocidad del hilo de relleno:
10 ÷ 200 cm/min (± 1%)
Carrete de hilo de relleno:
Estándar, tipo Midget Ø 4” (aprox. 100 mm)
Diámetro del hilo de relleno:
0,6 ÷ 1,2 mm
Cabezal de refrigeración:
Agua para soplete y cuerpo
Precalentamiento de la placa del tubo:
Hasta 200 °C. Bajo pedido hasta 400 °C
Cable de conexión:
L = 8 m (4100 kg)
Peso de la máquina:
8 kg
Peso de la unidad de hilo de relleno:
2270 kg
Tensión de alimentación:
24 V CC
- Descripcion corta
- PREPARADO CON AVC
